很多做管线工程的老板虽然熟悉非开挖施工步骤，但不清楚不同工况该搭配什么钻机、钻具，选错设备极易出现跑偏、塌孔、卡钻等问题，耽误工期还增加耗材成本。

恒旺集团自主研发全系列水平定向钻，从微型市政机型到千米重载穿越设备全覆盖，钻机、导向仪、钻杆、扩孔器、泥浆系统全系自产成套配套，今天带大家拆解完整施工全流程，同步对应适配恒旺全套产品。

一、前期勘测与设备进场

施工前先用恒旺高精度地磁导向仪勘测地下原有管线，探测范围内误差3cm，不受电线、钢筋干扰，提前规避管线破损风险。 根据施工场景选主机：

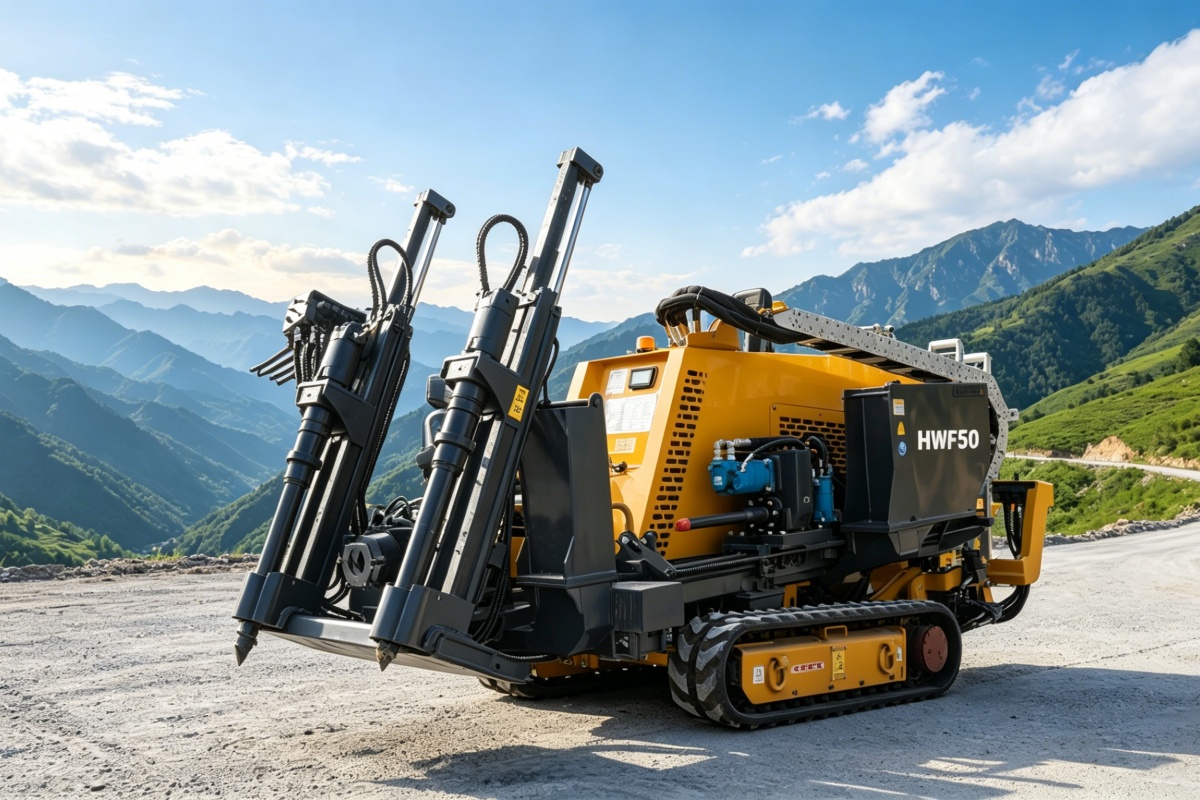

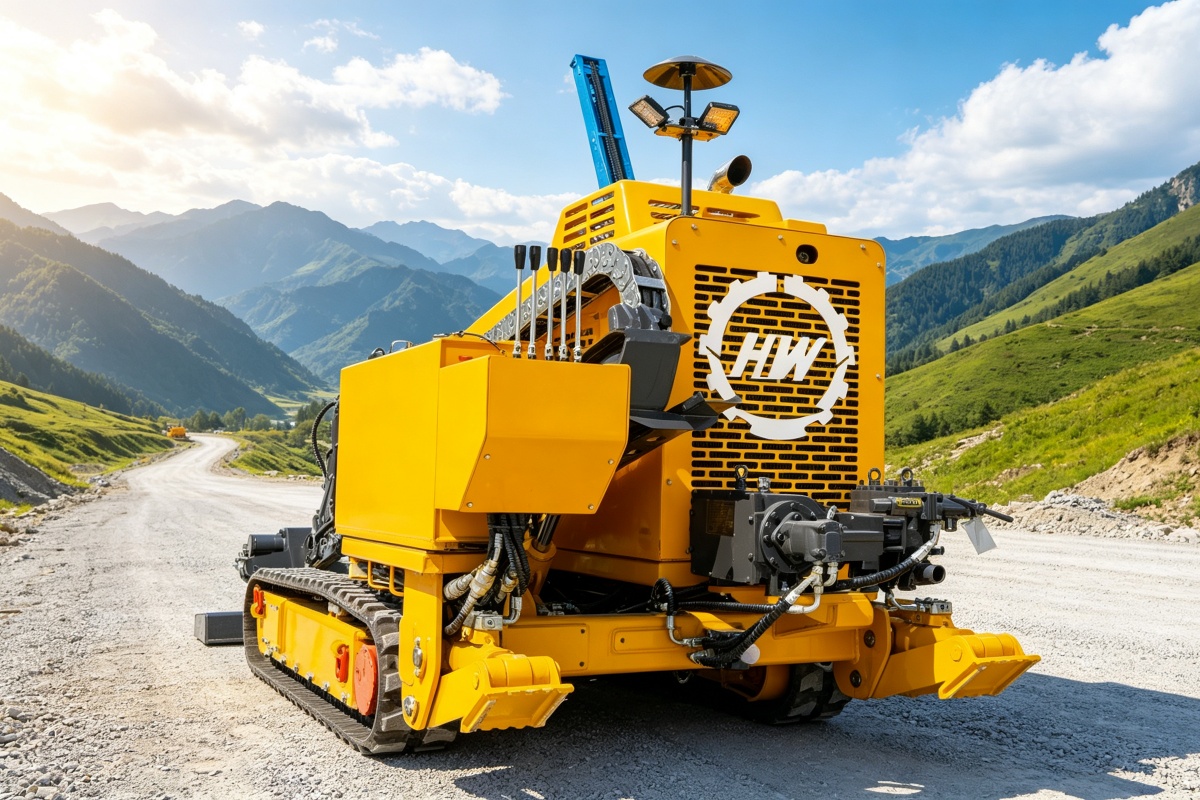

老旧小区、乡村窄巷短距离燃气、光缆施工：选用HWF50 微型定向钻，机身窄、静音橡胶履带，狭小场地轻松转场；

公路穿越、中小型河道、常规给排水工程：爆款HWF135 中型定向钻，双马达大扭矩，河滩土路不易下陷，工程队主流选择；

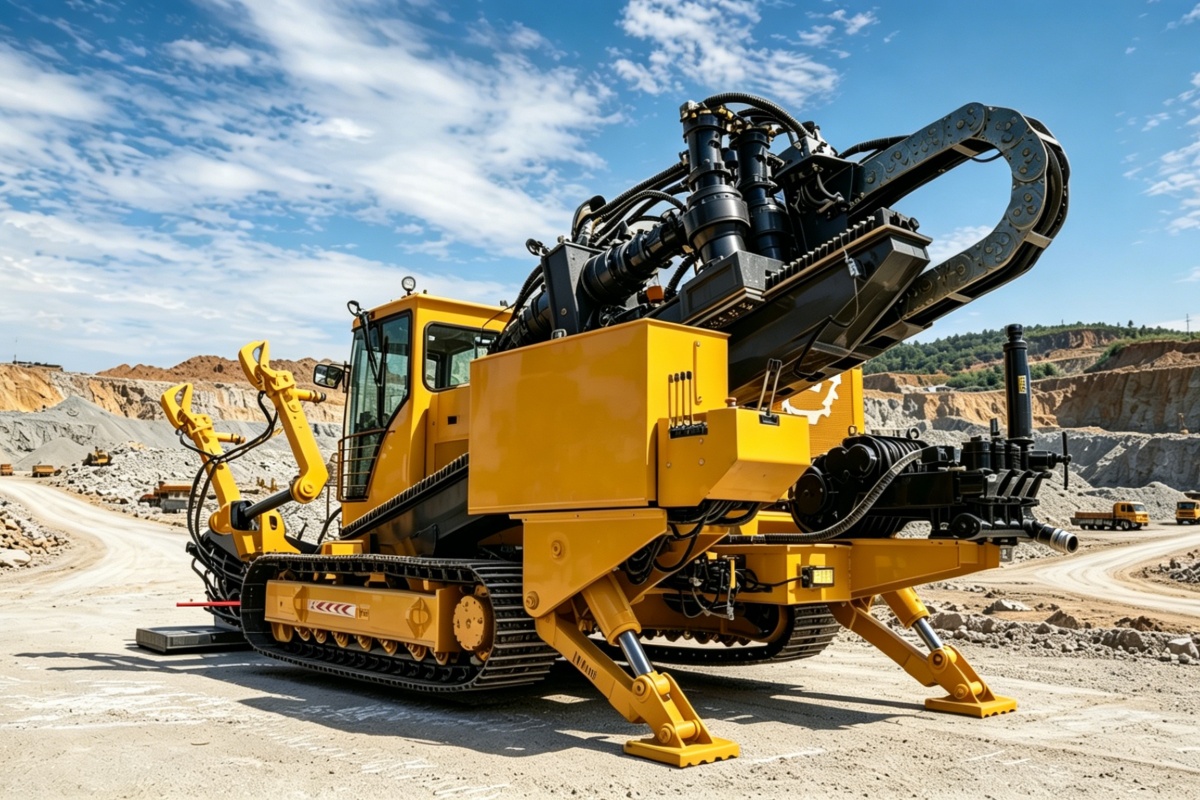

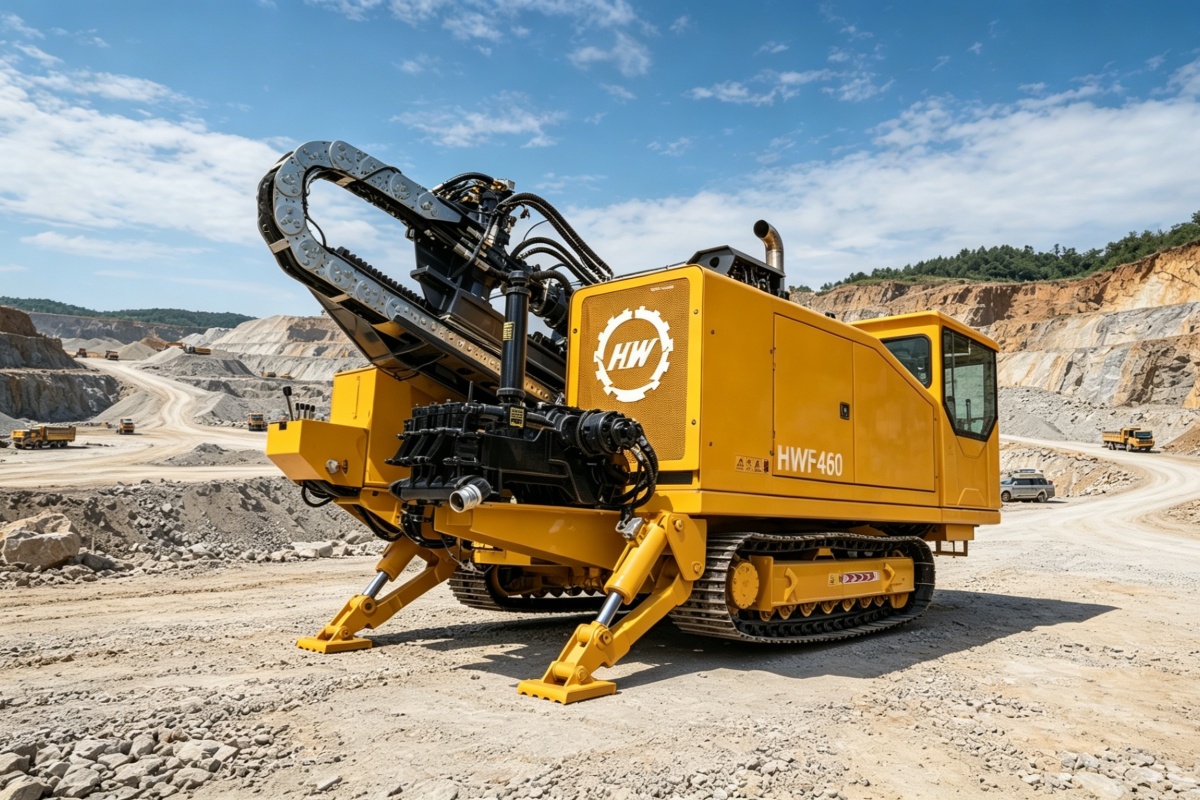

千米跨江、大口径油气、硬岩卵石复杂地层：HWF460 大吨位定向钻，重载加厚机身，适配长距离大型管线施工。配套恒旺一体式泥浆机组，为全程施工提供护壁泥浆。

二、导向孔精准钻进

导向孔是决定管线走向的关键一步，依靠主机搭配专属钻具完成： 主机搭载恒旺自研智能液压系统，可根据地层自动调节动力；配套加厚锻造钻杆，不同吨位机型匹配对应规格钻杆，抗拉性强不易断裂。 恒旺分地层定制导向钻头：导向钻头:板式导向钻适用普通地层作业，可通过更换多种导向板适应不同地层；鹰爪导向钻适用低、中风化岩地层；硬岩地层可配置泥浆马达和牙轮钻头。 设备配备操作台、无线遥控双操控模式；无线遥控负责整机行走，钻进角度、出土口调节、施工轨迹校准等核心作业操作，可在操作台完成，轨迹精准可控，大幅降低返工概率。

三、分级预扩孔作业

导向孔成型后，需分级扩孔至管道适配尺寸，恒旺原厂配套多规格扩孔器一站式配齐： 50/130可配置多种土层扩孔器，可根据客户土层条件配置；460既可配置土层扩孔器也可以配置岩石扩孔器。 扩孔时泥浆系统持续输送泥浆稳固孔壁，中大型机型可选装恒旺自动上杆装置，省去人工搬运钻杆，省时又安全。

四、管线匀速回拖铺设

扩孔完成即可回拖管线，各机型回拖力匹配对应施工需求： HWF50 最大回拖力 50 吨，适配小型 PE 管；HWF135 回拖力 135 吨，覆盖中口径燃气、供排水管；HWF460 高达 460 吨回拖力，满足跨河大口径钢管、油气管道重载施工。 搭配恒旺高强度回拖头、分动器缓冲拉力，智能液压系统匀速拖拽，避免瞬间拉力损伤管材与钻杆，长距离施工稳定性拉满。

全流程成套设备赋能，适配全场景管线工程

整套非开挖施工，从勘测、钻孔、扩孔到管线回拖，恒旺均可提供主机 + 全套钻具辅机一体化配套方案，不用多方采购配件。 小区小型工程选 HWF50，市政主力施工选 HWF135，大型跨江油气工程选用 HWF460，全场景覆盖各类非开挖管线施工需求，保障工程高效稳定施工。
